工程案例

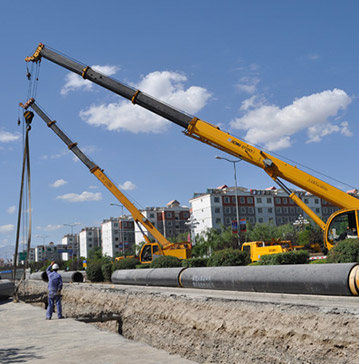

管道吊装
  • 玻璃钢管的运输
  • 玻璃钢管的存放
  • 双支点起吊
    单根玻璃钢管
  • 提吊包装成一体的
    单元管道
  • 双支点起吊
    套装玻璃钢管

管道运输前后,每组套装管道或单根、单元(一组)管道的装卸,必须在标准包装起吊的条件下,用最少两条柔韧吊带装卸(两个支撑点),带子间距和装卸位置随工程不同而变化。应严密注意在此装卸过程中导绳和包装对管道的提升和处理安全性影响,如多支撑点起吊,则需使用撑竿,小心不可把管道摔跌和撞击,尤其要加强对管端部位保护。

1、管道与管道横向之间需留有一定距离,管道层与层之间用垫木隔开,摞放高度不超过2米。在保证管壁不受损伤前提下,不同直径的管允许套装。

2、管在运输及装卸过程中不应受到剧烈撞击,抛掷。

3、摞放地面应平整,管的摞放高度不得超过2米。摞放地点应远离火源,不宜长期露天堆放。

玻璃钢管常用的四种链接方式

对接式连接、承查式胶接、法兰连接和密封圈连接。

密封圈分单O型圈连接、双O型连接。前两种方法多用于管道与管道之间的固定连接,法兰连接用于经常拆卸的部位,而密封圈连接则多用于地下管道之间的连接。

对接式连接适于大口径管弯曲部位的连接及现场补修,承插胶接法适于定长管的连接(但有耐腐蚀层管不能用),管道与泵连接,由于产生振动,应用柔性接头以减少管道及管件部位的变形。

玻璃钢夹砂管道多采用双O型密封圈连接形式,在管道承处两道密封圈之间预留试压孔,在管道安装的时候,做到安装一根,试压一根,确保接头无渗漏。

架空管道系统的安装

玻璃钢管道的安装主要有地上架空、地面铺设与地下埋设三种方案。

玻璃钢夹砂管的支撑与钢管的支撑完全不同,必须合理选择支架间距。为避免应力集中,应采用宽带支撑。为了避免接头应力,支撑点应尽可能设置在靠近管道接头部位,阀门应设置单独支撑。管道的支撑整个依赖于支架,支架的架设必须保证支架位置不会发生移动,特别是在有振动的部位应尽量避免,要设支架或设法减震。在热胀冷缩较大的管系中,支架或吊架对管道的膨胀变形,引起管子的轴向扭转,造成管子断裂。对于玻璃钢夹砂管,一般可不需要膨胀接头。
